LED透鏡規格分類相關內容
LED透鏡規格分類
1.穿透式(凸透鏡)
a.
當LED光線經過透鏡的一個曲面(雙凸有個曲面)時光線會發生折射而聚光，而且當調整透鏡與LED之間的距離時角度也會變化(角度與距離成反比)，經過光學設計的透鏡光斑將會非常均勻，但由于透鏡直徑和透鏡模式的限制，LED的光利用率不高及光斑邊緣有比較明顯的黃邊。
b.一般應用在大角度(50°以上)的聚光，如臺燈、吧燈等室內照明燈具。

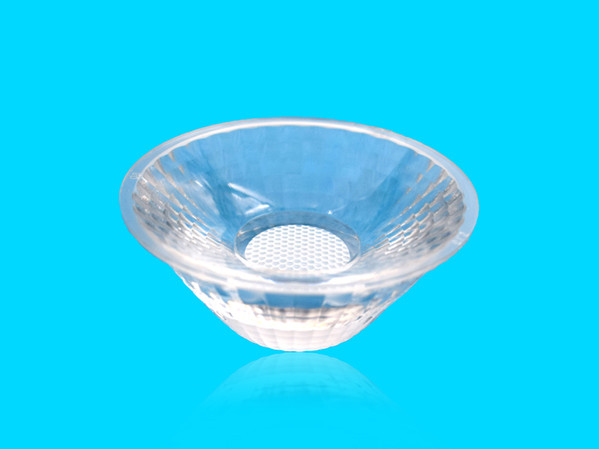

2.折反射式(錐型或杯型)
a.透鏡的設計在正前方用穿透式聚光，而錐形面又可以將側光全部收集并反射出去，而這兩種光線的重疊(角度相同)就可得到最完善的光線利用與漂亮的光斑效果;
b.也可在錐形透鏡表面做些改變，可設計成鏡面、磨砂面、珠面、條紋面、螺紋面、凸或凹面等而得到不同光斑效果。
3.透鏡模組
a. 是將多個單顆透鏡通過注塑完成一個整體的多頭透鏡，按不同需求可以設計成3合1、5合1甚至幾十顆合一的透鏡模組;也可以把兩
個單獨的透鏡通過支架組合在一起。
b. 此設計有效節省生產成本，實現產品品質的一致性，節省燈具機構空間，更容易實現“大功率”等特點。
三.LED透鏡的設計與模具加工
1.
首先取決于光源(大功率LED)，不同品牌的大功率LED(例如CREE、lumileds、lumileds、SSC、OSRAM、EVERLIGHT、EDSION等)，其芯片結構與封裝方式、光線特性等均會有所區別，從而造成同樣的透鏡搭配不同規格品牌LED時會所差異;所以要求有針對性開發(以主流品牌為導向)，才能達成實際需要的效果;
2. 利用光學設計軟件(如Code
V、ZEMAX、TracePro、ASAP、LighTools等)和機械建模軟件(如：Pro/E、UG、SOLIDWORKS等)進行設計和光學仿真，不斷優化而得到相應的光學透鏡
3.LED透鏡本身屬于精密光學配件，故其對模具的精度要求極高，特別是透鏡光學曲面的加工精度要達到
0.1μm。一般對此類高精度模具的加工必須具有以下設備：超精密加工機(如：PRECITECH NANOFORM 350)、CNC
綜合加工機、精密磨床、精密銑床、鉆床、CNC 精密火花機、表面輪廓儀、干涉儀等。。
4.模具最精密的部件在于光學模仁，首先必須選用專用模仁鋼材(如：瑞典S136鏡面鋼)經過熱處理到55°，完成粗胚，在粗胚上經過鍍鎳處理后再用超精密加工機進行曲面加工而得到。
四. LED透鏡的用料以及生產
1.
LED透鏡作為光學級的產品，對透光性、熱穩定性、密度、折射率均勻性、折射率穩定性、吸水性、混濁度、最高長期工作溫度等都有嚴格的要求。因此，必須根據實際選擇透鏡的材料。原則上選擇光學級PMMA，如有特殊的需求可選擇光學級PC。目前為日本三菱PMMA材料為最好(VH001是經常選擇的牌號)，三菱公司在中國的分廠南通麗陽就會稍遜一些;
2. 必須配備萬級甚至更高級別的無塵車間，作業人員必須著防靜電服裝、戴手指套、戴口罩等防靜電防塵措施，并且定期對車間做檢驗與清理。 3.
須有專業的光學注塑機如東芝、德馬格、海天、震雄等品牌的注塑機，并嚴格控制注塑工藝才能得到合格的產品。 4.
產品檢驗：無氣泡、無凹陷、無縮痕、無流紋、無月牙;形狀精度 Rt<0.005 表面粗糙度 Ra<0.0002。 5.
產品必須用防靜電防塵PVC包裝，并且須完全密封包裝，存放必須嚴格控制溫度與濕度，并且最好不要存放超過一年以上。
從以上LED透鏡的設計與生產過程來看，看似簡單的LED透鏡，從設計到成品，其對軟件、硬件的要求都非常高，這也造成了市場上LED透鏡的價格.
差異很大。從LED照明普及的美好前景來看，透鏡做為LED照明燈具的必備部件，市場前景也將越來越好。
LED透境的優勢，和傳統生產工藝的產品相比，現在的透鏡都具有耐高溫、防爆、良好的光通率、高強度等特點，產品達到國家規定相關產品的要求，能適配各種光源。
1、無論遠近，燈罩(反光杯)與透鏡沒多大區別，均勻性來講，透鏡會優于反光杯;
2、用小角度的LED透鏡,效果比燈罩好,因?yàn)橐涞眠h(yuǎn)的!燈罩聚光已經過透鏡(因?yàn)長ED本身一定會有透鏡的)再經過一次光罩聚光,這次會浪費很多光的,還不如在透鏡就聚光了,而透鏡的發光角度很好處理!
另:如果空間可以的話,用3個1W的,比使用一個3W的效果要好得多! 3、相比之下，燈罩發光均勻點范圍大，但是投光度不好，透鏡則相反;
4、LED透境顯得要高檔些。 LED透鏡的材料種類
1. 硅膠透鏡
a. 因?yàn)楣枘z耐溫高(也可以過回流焊)，因此常用直接封裝LED發光器件。
b. 一般硅膠透鏡體積較小，直徑3-10mm。
2.PMMA透鏡
a. 光學級PMMA(聚甲基丙烯酸甲酯，俗稱：亞克力)。
b
.塑膠類材料，優點：生產效率高(可以通過注塑、擠塑完成);透光率高(3mm厚度時穿透率93%左右);缺點：溫度不能超過80°(熱變形溫度92度)。
3.PC透鏡
a. 光學級料Polycarbonate(簡稱PC)聚碳酸酯。
b.
塑膠類材料，優點：生產效率高(可以通過注塑、擠塑完成);透光率稍低(3mm厚度時穿透率89%左右);缺點：溫度不能超過110°(熱變形溫度135度)。
4.玻璃透鏡
光學玻璃材料，優點：豐富的光學參數特性(可選擇)，具有透光率高(3mm厚度時穿透率97%)、耐溫高等特點;缺點：體積大質量重、形狀單一、易碎、批量生產不易實現、生產效率低、成本高等。不過目前此類生產設備的價格高昂，短期內很難普及。此外玻璃較PMMA、PC料易碎的缺點，還需要更多的研究與探索，以現在可以實現的改良工藝來說，只能通過鍍膜或鋼化處理來提升玻璃的不易碎特性，雖然經過這些處理，玻璃透鏡的透光率會有所降低，但依然會遠遠大于普通光學塑料透鏡的透光效果。所以玻璃透鏡的前景將更為廣闊。
